一般需要依據《GBT_19963-2011風電場接入電力系統技術規定》進行風電場的無功配置分析。

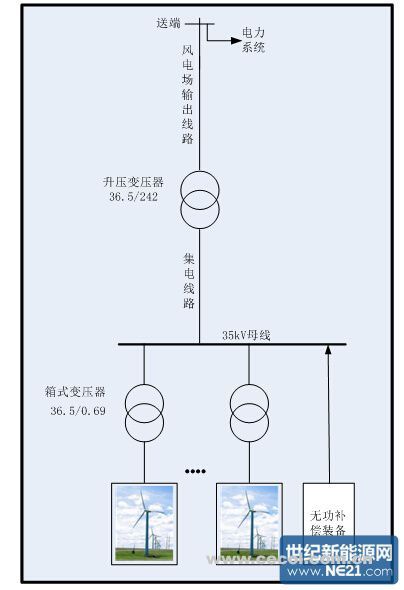

風電場的無功損耗主要由4部分構成：

1）箱式變壓器：箱式變壓器將風機的電壓由690V升壓到1OkV或35kV，一臺風機對應一臺箱式變壓器。

2）集電線路：風機的電力經過箱式變壓器升壓后通過集電線路將電力送至風電場升壓站。

3）升壓變壓器：風電場升壓站內升壓變壓器將集電線路送來的電力升壓后送出。

4）風電場送出線路：升壓變壓器將風電電力升壓后經送電線路接入電力系統。

風電場的無功配置計算

同樣的，上述無功損耗中變壓器損耗占比最大，計算公式相同。一般的箱式變壓器短路電壓百分值為4.5%，空載電流百分值為0.9%，無功配置容量應在5.4%以上。升壓變壓器短路電壓百分值為9%，空載電流百分值為0.19%，無功配置容量應在9.2%以上。再加上集電線路和送出線路的無功損耗，整個風電場的無功配置應在20%以上。

所以風電場的無功配置容量一般按照電站容量的20%比例來配置。
